空壓壓床系列-PNP空壓壓床



  回到壓床索引頁                                                                                                         型錄下載PDF

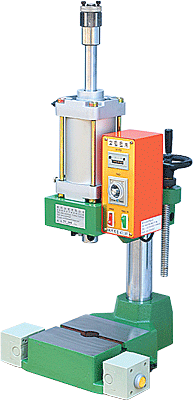

外型照片                      特點



規範



本機臺己符合TS動力衝剪機械認證,並於機械設備器具安全資訊網完成登錄。
本公司根據新版的{機械器具防護法}內之規定,對機臺做檢驗,並通過動力衝剪機械型式檢定認證。

認證號碼2018第01-00028號

  • 氣壓缸出力可調整,可調整下降速度。
  • 附平頭雙手按鈕開關,需雙手0.5秒內同時按下開關才能啟動。
  • 附手輪可調整開口高度,附可調螺帽可調整下降行程。
  • 附計數器可瞭解每日生產量(有歸零的功能)。
  • 附計時器可控制壓配的時間。
  • 附開關可切換手動/自動模式。
  • 附安全插銷,附緊急鈕可緊急上昇。
  • 實際外型尺寸,規格,以本公司給客戶確認圖為準(網站上照片為示意圖)。

規格
Model

PNP-200

PNP-300

PNP-500

PNP-800

PNP-1000

最大工作高度(mm)

200

200

200

350

350

氣缸規格(mm)
Cylinder bore x stroke

φ63*75

φ80*100

φ100*100

φ125*100

φ150*100

工作檯面積(mm)

150*150

180*200

180*200

250*250

250*250

電源(V/HZ)
Power

AC110/220V  50/60 HZ

操作壓力()
Operating pressure

0.4~0.7 Mpa (4~7 kg/c㎡)

操作壓力Air pressure
kg/c㎡

理論出力(公斤)Theoretica Output (kg)

4

112

181

294

450

671

5

140

227

368

563

838

6

168

272

442

675

1006

7

196

317

515

788

1174



訂購方式

PNP

-

500

-

110

-

R

-











(1)



(2)



(3)



(4)



(5)



(1)

系列

PNP…空壓壓床(標準型)

(2)

最大出力

200… 200kg
300… 300kg
500… 500kg
800… 800kg
1000… 1000kg

(3)

電壓

110…110V
220…220V

(4)

操作方式

R…雙手按鈕開關(標準型)
F…
足踏型

(5)

安全電眼
(
選配)

空白...不附(標準型)
V1...
單點式安全電眼
V4...
四鏡式安全電眼

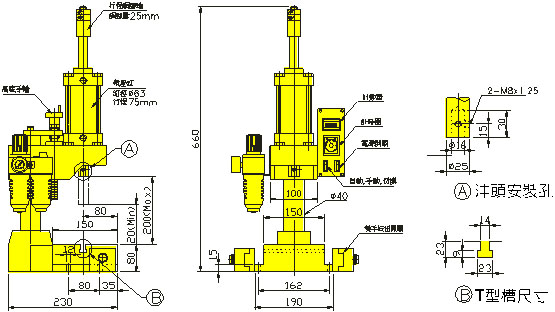

PNP200





型式

缸徑

行程

重量

檯面尺寸

理論出力(5kg/cm2)

200R

φ63

75

39kg

150X150

140kg

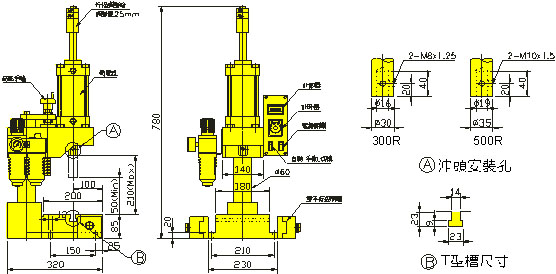

PNP300 & PNP500

型式

缸徑

行程

重量

檯面尺寸

理論出力(5kg/cm2)

300R

φ80

100

74kg

180X200

227kg

500R

φ100

100

77kg

180X200

368kg

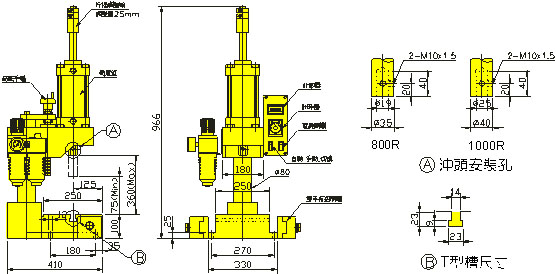

PNP800 & PNP1000







型式

缸徑

行程

重量

檯面尺寸

理論出力(5kg/cm2)

800R

φ125

100

140kg

250X250

563kg

1000R

φ150

100

145kg

250X250

838kg
